MGW Linear Guide – Thông Số Kỹ Thuật và Ứng Dụng Thực Tế

Giới Thiệu Tổng Quan về MGW Linear Guide

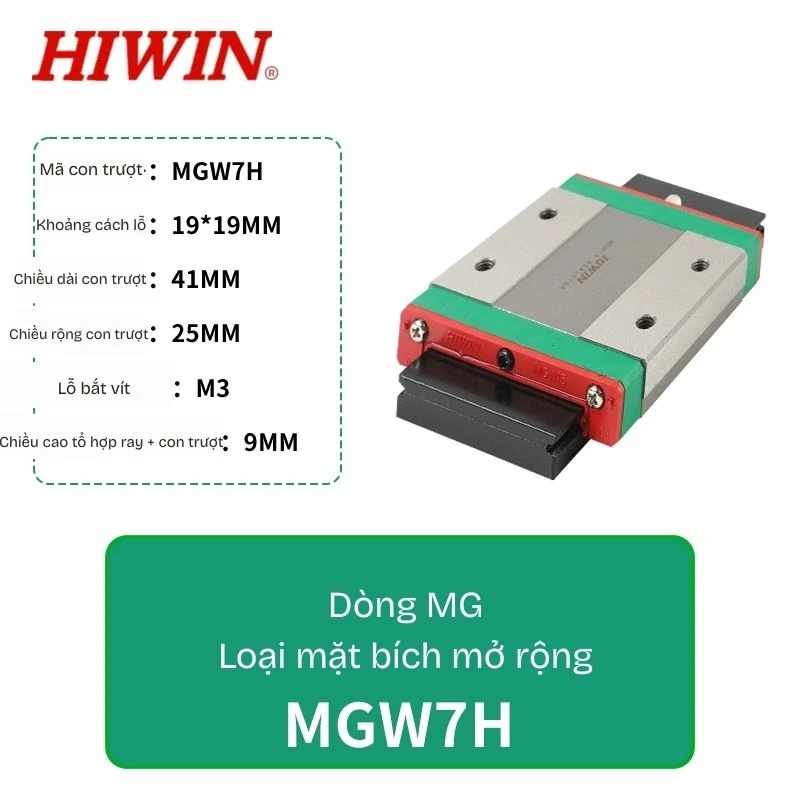

MGW Linear Guide là một dòng thanh trượt tuyến tính nhỏ gọn, được thiết kế với thanh ray rộng hơn so với dòng MGN, mang lại khả năng chịu tải moment cao hơn, chuyển động mượt mà và độ chính xác vượt trội trong các ứng dụng cơ khí và tự động hóa. Được cung cấp bởi Linh Kiện Chế Tạo, dòng MGW, thường mang thương hiệu HIWIN hoặc các nhà sản xuất tương thích, là giải pháp lý tưởng cho các hệ thống yêu cầu độ ổn định và độ cứng cao trong không gian hạn chế. Các model phổ biến bao gồm MGW7, MGW9, MGW12 và MGW15, phù hợp với các ứng dụng như máy CNC, máy in 3D, robot công nghiệp, và thiết bị đo lường chính xác.

Việc thay thế các thanh trượt tuyến tính như MGN hoặc LRW bằng dòng MGW mang lại lợi ích về khả năng chịu tải moment vượt trội, độ bền cao và thiết kế tối ưu cho các ứng dụng đòi hỏi sự ổn định, giúp nâng cao hiệu suất cho các dự án chế tạo máy, dây chuyền sản xuất hoặc hệ thống tự động hóa phức tạp.

Thông Số Kỹ Thuật Chi Tiết Của MGW Linear Guide

Để lựa chọn đúng model MGW phù hợp với ứng dụng của bạn, việc hiểu rõ thông số kỹ thuật là rất quan trọng. Dưới đây là bảng thông số tổng quan cho dòng MGW, dựa trên các model phổ biến (MGW7, MGW9, MGW12, MGW15) do Linh Kiện Chế Tạo cung cấp:

Lưu ý: Các giá trị trên là thông số tiêu chuẩn cho dòng MGW (C: tiêu chuẩn, H: khối dài). Để có thông tin chi tiết hơn hoặc bản vẽ kỹ thuật (datasheet/catalogue) cho từng model cụ thể, quý khách vui lòng liên hệ trực tiếp đội ngũ kỹ thuật của chúng tôi tại linhkienchetao.vn. Chiều dài thanh trượt có thể được cắt theo yêu cầu khách hàng (tối đa 2000mm).

Phân Tích Các Đặc Điểm Kỹ Thuật Nổi Bật

1. Thiết Kế Rộng, Tối Ưu Cho Chịu Tải Moment:

Dòng MGW sử dụng cấu trúc rãnh bi dạng cung tròn Gothic với 4 hàng bi thép tuần hoàn, tiếp xúc góc 45 độ với thanh ray, mang lại khả năng chịu tải moment vượt trội so với dòng MGN. Theo Pinsi Motion, thiết kế này cung cấp độ cứng cao và khả năng chống tải moment theo mọi hướng, lý tưởng cho các ứng dụng yêu cầu độ ổn định cao. Hệ số ma sát thấp (1/20-1/40 so với dẫn hướng trượt thông thường) đảm bảo chuyển động mượt mà và độ chính xác định vị cấp micromet.

2. Vật Liệu Cao Cấp và Độ Bền Vượt Trội:

MGW Linear Guide được chế tạo từ thép hợp kim (9Cr18 hoặc GCr15) hoặc thép không gỉ, đảm bảo khả năng chịu tải nặng và độ bền cao trong môi trường khắc nghiệt. Các viên bi thép được gia công với dung sai cực nhỏ, giúp giảm tiếng ồn và tăng tuổi thọ, theo thông tin từ LiMo Bearing.

3. Khả Năng Tự Căn Chỉnh và Dễ Lắp Đặt:

MGW Linear Guide có khả năng tự điều chỉnh nhẹ, bù trừ sai số nhỏ về độ phẳng của bề mặt lắp đặt, giúp đơn giản hóa quá trình lắp ráp. Kích thước lỗ lắp đặt tuân thủ tiêu chuẩn quốc tế, đảm bảo tương thích với các hệ thống hiện có và dễ dàng thay thế từ các dòng như MGN hoặc LRW.

Ứng Dụng Thực Tế Của MGW Linear Guide

Với thiết kế rộng và hiệu suất cao, MGW Linear Guide phù hợp cho nhiều ứng dụng đòi hỏi độ chính xác, ổn định và khả năng chịu tải moment, bao gồm:

• Máy CNC mini và vừa: Dẫn hướng cho trục X, Y, Z trong máy phay, máy khắc laser, hoặc máy cắt CNC, đặc biệt khi yêu cầu ổn định cao.
• Máy in 3D: Đảm bảo chuyển động chính xác và ổn định cho đầu in, phù hợp với thiết bị khổ vừa.
• Các cơ cấu gắp-đặt (Pick-and-Place): Trong dây chuyền lắp ráp điện tử, yêu cầu chuyển động lặp lại nhanh và chính xác.
• Cánh tay robot công nghiệp: Hệ thống cắt plasma, máy cắt laser, hoặc robot tự động hóa.
• Thiết bị đo lường quang học, máy đo 2D, 3D (CMM): Đảm bảo độ chính xác cao trong đo lường.

Hướng Dẫn Lựa Chọn và Bảo Dưỡng MGW

Để MGW Linear Guide hoạt động với hiệu suất cao nhất và đạt tuổi thọ tối đa, quý khách cần lưu ý:

1. Lựa chọn đúng model và tải trọng: Chọn model (MGW7, MGW9, MGW12, MGW15) dựa trên yêu cầu tải trọng và kích thước ứng dụng. Đảm bảo tải trọng thực tế không vượt quá Tải trọng động (C) và Tải trọng tĩnh (C0). Liên hệ linhkienchetao.vn để được tư vấn chi tiết.
2. Đảm bảo bề mặt lắp đặt: Bề mặt gắn ray và con trượt cần phẳng, sạch để duy trì độ chính xác của chuyển động.
3. Bôi trơn định kỳ: Sử dụng mỡ bôi trơn theo khuyến nghị của nhà sản xuất. Các con trượt MGW thường có vú bơm mỡ để bảo trì dễ dàng.
4. Tránh bụi bẩn và dị vật: Sử dụng nắp che bụi cho lỗ bulong trên thanh ray và kiểm tra phớt chặn bụi của con trượt, đặc biệt trong môi trường nhiều bụi như xưởng gỗ hoặc gia công kim loại.

Tại Sao Chọn Mua MGW Linear Guide tại Linh Kiện Chế Tạo?

Khi đầu tư vào linh kiện chính xác như MGW Linear Guide, việc chọn nhà cung cấp uy tín là rất quan trọng. Linh Kiện Chế Tạo cam kết:

• Sản Phẩm Chính Hãng, Đúng Thông Số: Cung cấp MGW chính hãng (HIWIN hoặc tương thích) với đầy đủ giấy tờ chứng nhận, đảm bảo đúng thông số kỹ thuật.
• Giá Cả Cạnh Tranh: Mức giá tốt nhất trên thị trường, phù hợp với chất lượng vượt trội.
• Tư Vấn Kỹ Thuật Chuyên Sâu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ từ lựa chọn, tính toán đến lắp đặt và vận hành.
• Hàng Sẵn Kho, Giao Nhanh Toàn Quốc: Hệ thống kho hàng hiện đại đảm bảo giao hàng nhanh chóng, đáp ứng nhu cầu sản xuất.

Liên Hệ Đặt Hàng và Nhận Báo Giá

Để nhận báo giá chi tiết cho MGW Linear Guide hoặc tư vấn thêm về các giải pháp dẫn hướng tuyến tính, quý khách vui lòng liên hệ Linh Kiện Chế Tạo.
