LRM12 Linear Guide – Thông Số Kỹ Thuật và Ứng Dụng Thực Tế

Giới Thiệu Tổng Quan về LRM12 Linear Guide

LRM12 Linear Guide là một linh kiện dẫn hướng tuyến tính chính xác, được thiết kế cho các ứng dụng nhỏ gọn, mang lại chuyển động mượt mà, độ chính xác cao và độ bền vượt trội trong các hệ thống máy móc tự động. Nằm trong danh mục sản phẩm chất lượng cao được cung cấp bởi Linh Kiện Chế Tạo, LRM12 (tương thích với HIWIN MGN12C/MGN12H) sử dụng con trượt vuông và thanh ray MGR12, đáp ứng các yêu cầu khắt khe trong ngành công nghiệp vi điện tử, y tế, và tự động hóa chính xác.

Dù bạn đang xây dựng một máy in 3D, thiết kế thiết bị y tế hay phát triển hệ thống tự động hóa nhỏ gọn, việc lựa chọn đúng linh kiện dẫn hướng là yếu tố quyết định đến sự thành công của toàn bộ dự án. LRM12 Linear Guide được chế tạo để giải quyết bài toán này, mang đến một nền tảng chuyển động vững chắc, giảm thiểu ma sát và tối ưu hóa tuổi thọ cho thiết bị của bạn, lý tưởng để thay thế các dòng như LRM9, LRM7, LRM5, CGR, RGR, HRG, EGW, QEH, hoặc EGH trong các ứng dụng siêu nhỏ.

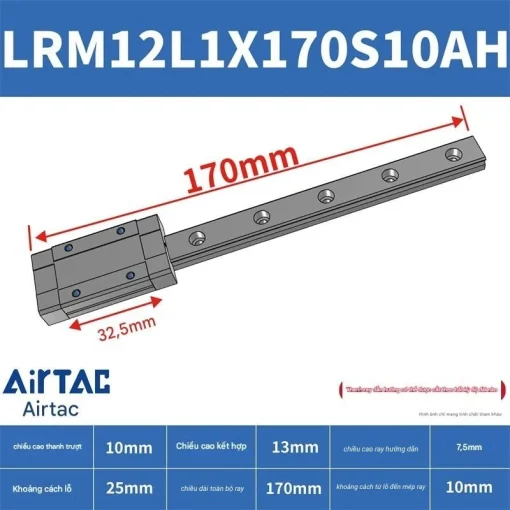

Thông Số Kỹ Thuật Chi Tiết Của LRM12 Linear Guide

Hiểu rõ thông số kỹ thuật là bước đầu tiên để ứng dụng sản phẩm một cách chính xác và hiệu quả. Dưới đây là bảng thông số kỹ thuật chi tiết cho LRM12 (tương thích MGN12C/MGN12H và MGR12) do Linh Kiện Chế Tạo cung cấp, tham khảo từ HIWIN Germany và HIWIN Singapore:

Lưu ý: Các giá trị trên là thông số tiêu chuẩn cho con trượt LRM12 (C: khối ngắn, H: khối dài) và thanh ray MGR12. Để có thông tin chi tiết hơn hoặc bản vẽ kỹ thuật (datasheet/catalogue), quý khách vui lòng liên hệ trực tiếp đội ngũ kỹ thuật của chúng tôi tại linhkienchetao.vn. Chiều dài thanh trượt có thể được cắt theo yêu cầu khách hàng (tối đa 1000mm).

Phân Tích Các Đặc Điểm Kỹ Thuật Nổi Bật

1. Thiết Kế Tối Ưu Cho Ứng Dụng Nhỏ Gọn:

LRM12 Linear Guide sử dụng cấu trúc rãnh bi dạng cung tròn (Gothic arch) với 4 hàng bi thép tuần hoàn, góc tiếp xúc 45 độ, mang lại khả năng chịu tải đồng đều theo bốn hướng (lên, xuống, trái, phải). Với chiều rộng ray chỉ 12mm, LRM12 lý tưởng cho các ứng dụng không gian hạn chế, cung cấp độ cứng và tải trọng cao hơn so với LRM9, LRM7, và LRM5, theo HIWIN Germany.

2. Vật Liệu Cao Cấp và Độ Bền Vượt Trội:

Toàn bộ các thành phần chịu lực chính của LRM12 Linear Guide được làm từ thép hợp kim GCr15 hoặc thép không gỉ (HIRES), với bề mặt mạ chống gỉ, đảm bảo khả năng chống ăn mòn và hoạt động bền bỉ trong môi trường khắc nghiệt như phòng sạch hoặc y tế. Các viên bi thép được gia công với dung sai cực nhỏ, đảm bảo chuyển động mượt mà và giảm thiểu tiếng ồn, theo HIWIN Singapore.

3. Khả Năng Tự Căn Chỉnh và Dễ Lắp Đặt:

Một trong những ưu điểm của dòng LRM12 là khả năng tự điều chỉnh nhẹ, cho phép bù trừ các sai số nhỏ về độ phẳng của bề mặt lắp đặt. Kích thước lỗ lắp đặt tuân thủ tiêu chuẩn quốc tế, đảm bảo dễ dàng thay thế và nâng cấp từ các dòng như LRM9, LRM7, LRM5, CGR, RGR, HRG, EGW, QEH, EGH, HGW, HGH, hoặc MGN, theo HIWIN UK.

Ứng Dụng Thực Tế Của LRM12 Linear Guide

Với các thông số kỹ thuật và đặc điểm nêu trên, LRM12 Linear Guide là lựa chọn lý tưởng cho hàng loạt ứng dụng đòi hỏi sự chính xác và nhỏ gọn, bao gồm:

• Thiết bị y tế: Máy quét y tế, thiết bị phân tích mẫu, hoặc robot phẫu thuật.
• Công nghiệp vi điện tử: Máy lắp ráp chip, máy kiểm tra linh kiện bán dẫn.
• Máy in 3D nhỏ gọn: Dẫn hướng cho đầu in hoặc bàn in trong không gian hạn chế.
• Thiết bị đo lường chính xác: Máy đo quang học, máy đo 2D, 3D (CMM).
• Tự động hóa nhỏ: Hệ thống gắp-đặt (Pick-and-Place) trong dây chuyền sản xuất điện tử.

Hướng Dẫn Lựa Chọn và Bảo Dưỡng LRM12

Để LRM12 Linear Guide hoạt động với hiệu suất cao nhất và đạt tuổi thọ tối đa, quý khách cần lưu ý:

1. Lựa chọn đúng tải trọng: Dựa vào bảng thông số, hãy đảm bảo tải trọng làm việc thực tế của bạn không vượt quá Tải trọng động (C) và Tải trọng tĩnh (C0) cho phép. Liên hệ linhkienchetao.vn để được tư vấn tính toán chi tiết.
2. Đảm bảo bề mặt lắp đặt: Bề mặt gắn ray và con trượt cần được gia công phẳng và sạch sẽ để đảm bảo độ chính xác của chuyển động.
3. Bôi trơn định kỳ: Sử dụng đúng loại mỡ bôi trơn được nhà sản xuất khuyến nghị. Con trượt LRM12 có sẵn vú bơm mỡ để việc bảo trì trở nên thuận tiện.
4. Tránh bụi bẩn và dị vật: Luôn sử dụng nắp che bụi cho các lỗ bulong trên thanh ray MGR12 và đảm bảo hệ thống phớt chặn bụi của con trượt hoạt động tốt, đặc biệt trong môi trường nhiều bụi bẩn như xưởng sản xuất điện tử.

Tại Sao Chọn Mua LRM12 Linear Guide tại Linh Kiện Chế Tạo?

Khi quyết định đầu tư vào linh kiện chính xác như LRM12 Linear Guide, việc lựa chọn nhà cung cấp uy tín là vô cùng quan trọng. Linh Kiện Chế Tạo cam kết:

• Sản Phẩm Chính Hãng, Đúng Thông Số: Chúng tôi đảm bảo cung cấp LRM12 (tương thích MGN12) chính hãng HIWIN hoặc OEM với đầy đủ giấy tờ chứng nhận, cam kết đúng thông số kỹ thuật đã công bố.
• Giá Cả Cạnh Tranh: Cung cấp mức giá tốt nhất trên thị trường, ví dụ, LRM12C giá khoảng 800.000 VNĐ/con trượt, MGR12 giá khoảng 600.000 VNĐ/m, theo CNCECO.
• Tư Vấn Kỹ Thuật Chuyên Sâu: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẵn sàng hỗ trợ bạn từ khâu lựa chọn, tính toán đến lắp đặt và vận hành.
• Hàng Sẵn Kho, Giao Nhanh Toàn Quốc: Chúng tôi hiểu tiến độ là vàng. Với hệ thống kho hàng hiện đại, chúng tôi đảm bảo giao hàng nhanh chóng, đáp ứng kịp thời nhu cầu sản xuất của bạn.

Liên Hệ Đặt Hàng và Nhận Báo Giá

Để nhận báo giá chi tiết cho LRM12 Linear Guide hoặc cần tư vấn thêm về các giải pháp dẫn hướng tuyến tính khác, quý khách vui lòng liên hệ ngay với Linh Kiện Chế Tạo.

🌐 Website: https://linhkienchetao.vn
