Thanh Trượt Mini AirTAC LRM5 Series – Dẫn Hướng Tuyến Tính Chính Xác Cao Cho Ứng Dụng Nhỏ Gọn

Chào mừng bạn đến với Linh Kiện Chế Tạo – linhkienchetao.vn, địa chỉ uy tín cung cấp các giải pháp chuyển động tuyến tính hàng đầu. Trong số các sản phẩm nổi bật, dòng thanh trượt AirTAC LRM5 Series tự hào mang đến hiệu suất vượt trội cho các ứng dụng đòi hỏi sự nhỏ gọn và độ chính xác nghiêm ngặt. Đây là một linh kiện quan trọng giúp chuyển đổi chuyển động quay thành chuyển động tuyến tính với độ chính xác cao.

Giới Thiệu Về Dòng Thanh Trượt AirTAC LRM5

Thanh trượt LRM5 thuộc nhóm sản phẩm **Miniature Linear Guide** (dẫn hướng tuyến tính kích thước nhỏ) của thương hiệu AirTAC. Đây là một trong những model nhỏ nhất trong dòng LRM (bao gồm LRM5, LRM7, LRM9, LRM12, LRM15) và được thiết kế đặc biệt với kích thước cực kỳ nhỏ gọn, lý tưởng cho các không gian hạn chế. Vai trò của thanh trượt LRM5 trong hệ thống là đảm bảo độ ổn định và giảm rung động, giúp chuyển động mượt mà và chính xác.

Sản phẩm này được nhấn mạnh bởi các lợi ích chính như: độ chính xác cao, khả năng chịu tải tốt (đối với kích thước mini) và độ bền lâu dài. Thanh trượt dẫn hướng LRM5 Series là linh kiện cơ khí quan trọng, ứng dụng rộng rãi trong các ngành như chế tạo máy chính xác, tự động hóa, robot công nghiệp, và máy in 3D.

Thông Số Kỹ Thuật Chi Tiết Của Thanh Trượt AirTAC LRM5N

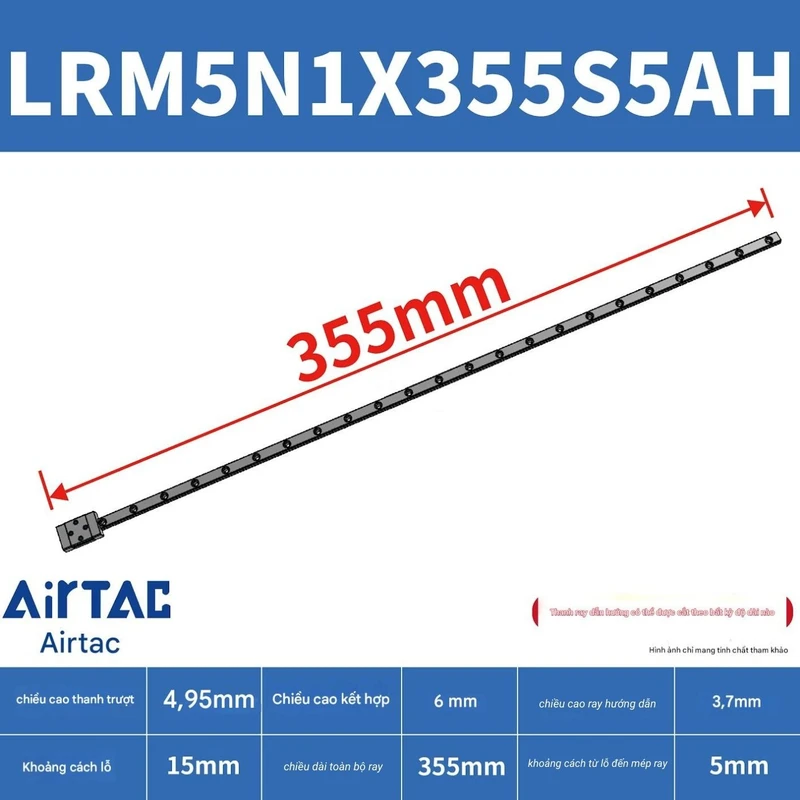

Để giúp quý khách hàng dễ dàng lựa chọn sản phẩm phù hợp, dưới đây là bảng thông số kỹ thuật chi tiết cho model tiêu biểu **LRM5N** (N-Standard type):

Lưu ý: Để nhận được bản vẽ kỹ thuật hoặc catalogue chi tiết về dòng thanh trượt LRM5, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi hoặc tải về catalogue AirTAC Linear Guide 2025 tại đây: https://drive.google.com/file/d/1oM2bmZrkrS5CnPfal_P0COI_LbTQ3QVN/view?usp=drive_link.

Đặc Điểm Kỹ Thuật Nổi Bật Của Thanh Trượt AirTAC LRM5

Thanh trượt LRM5 của AirTAC sở hữu nhiều đặc điểm vượt trội, đảm bảo hiệu suất và độ bền tối ưu trong kích thước mini:

• Hiệu Suất Chuyển Động Tuyến Tính Tối Ưu:
  • Thiết kế với hệ thống bi tuần hoàn (Ball Retainer) giúp giữ các viên bi không rơi ra ngoài và giảm ma sát, tăng hiệu suất chuyển động tuyến tính.
  • Thiết kế ray và block của LRM5 đảm bảo chuyển động mượt mà và giảm rung động, ngay cả trong các ứng dụng tải trọng nhỏ.
• Vật Liệu Cao Cấp:
  • Ray trượt của LRM5 được chế tạo từ thép không gỉ (Stainless steel), mang lại độ bền cao và khả năng chống ăn mòn hiệu quả trong nhiều môi trường.
  • Các viên bi đạt tiêu chuẩn **ISO3290 G10 level**, đảm bảo độ cứng và độ chính xác cần thiết cho chuyển động.
• Độ Chính Xác Cao:
  • LRM5 có sẵn các cấp chính xác C, H, P (Standard, High, Precision) phù hợp với các ứng dụng yêu cầu độ chính xác nghiêm ngặt nhất, chẳng hạn như thiết bị quang học hoặc đo lường.
  • Độ song song của ray và block được kiểm soát chặt chẽ để đảm bảo sai số lắp đặt tối thiểu và chuyển động tuyến tính mượt mà.
• Dễ Dàng Lắp Đặt và Bảo Trì:
  • Thiết kế Double-Lips Design giúp giữ dầu bôi trơn hiệu quả và chống bụi, tăng cường hiệu suất và giảm tần suất bảo trì.
  • Có nắp bảo vệ (Protection Cover) để bảo vệ sản phẩm khỏi các hạt bụi lớn và các tác nhân bên ngoài, đặc biệt quan trọng trong môi trường làm việc khắc nghiệt.
  • Ray và block của LRM5 có khả năng thay thế cho nhau (interchangeable for blocks), tạo sự linh hoạt trong lắp đặt và thay thế linh kiện.
  • Hệ thống bôi trơn tích hợp giúp việc bảo trì trở nên đơn giản, tiết kiệm thời gian và chi phí.

Ứng Dụng Thực Tế Của Thanh Trượt LRM5 Series Trong Công Nghiệp

Với kích thước nhỏ gọn và độ chính xác cao, thanh trượt LRM5 Series được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp đòi hỏi sự tinh vi và không gian hạn chế:

• Máy CNC mini và máy gia công chính xác: Dùng cho các trục chuyển động yêu cầu độ tinh vi cao trong các máy khắc laser mini, máy cắt nhỏ, hoặc các thiết bị gia công chi tiết siêu nhỏ.
• Robot công nghiệp và robot gắp-đặt: Cung cấp chuyển động tuyến tính chính xác cho các cánh tay robot nhỏ, cơ cấu gắp-đặt linh kiện điện tử hoặc các hệ thống tự động hóa mini.
• Máy in 3D và thiết bị tự động hóa nhỏ: Điều khiển trục chuyển động với độ chính xác cao trong các máy in 3D để bàn, máy kiểm tra quang học hoặc các hệ thống di chuyển sensor.
• Dây chuyền sản xuất vi điện tử và thiết bị y tế: LRM5 là lựa chọn lý tưởng cho các hệ thống gắp-đặt và di chuyển chi tiết nhỏ trong sản xuất linh kiện bán dẫn, hoặc trong các thiết bị phân tích y tế, phòng thí nghiệm nơi yêu cầu độ chính xác tuyệt đối và không gian tối thiểu. (Thông tin này không có trực tiếp trong các nguồn được cung cấp nhưng là ứng dụng phổ biến cho dòng thanh trượt mini có độ chính xác cao).

Dòng thanh trượt LRM5 thể hiện tính linh hoạt cao, đáp ứng nhu cầu của các ngành công nghiệp đòi hỏi giải pháp chuyển động tuyến tính với kích thước tối ưu.

Cách Chọn và Bảo Dưỡng Thanh Trượt AirTAC LRM5 Series

Để đảm bảo hiệu suất và tuổi thọ tối đa cho thanh trượt LRM5 Series, việc lựa chọn đúng và bảo dưỡng định kỳ là rất quan trọng:

1. Lựa Chọn Đúng Thông Số:
   • Chọn thanh trượt LRM5 dựa trên tải trọng động (0.85 kN) và tĩnh (0.55 kN), tốc độ, và cấp chính xác (C, H, P) phù hợp với ứng dụng cụ thể.
   • Đảm bảo kích thước ray và block LRM5 tương thích với không gian lắp đặt và yêu cầu thiết kế.
2. Lắp Đặt Chính Xác:
   • Bề mặt lắp đặt cần phải phẳng và sạch để đảm bảo hiệu suất tốt nhất.
   • Căn chỉnh thanh trượt dẫn hướng LRM5 để tránh lệch tâm, giúp chuyển động mượt mà và kéo dài tuổi thọ.
   • Sử dụng momen xoắn siết vít M2 đúng tiêu chuẩn (Thép hợp kim: 58.8 N.cm; Hợp kim nhôm: 39.2 N.cm) để đảm bảo block được cố định chắc chắn mà không làm biến dạng.
3. Bảo Dưỡng Định Kỳ:
   • Bôi trơn thường xuyên bằng mỡ hoặc dầu bôi trơn được khuyến nghị. Đối với LRM5N, lượng mỡ bôi trơn ban đầu là 0.02 cm³, và bổ sung 0.01 cm³ mỗi 100km vận hành hoặc mỗi 3-6 tháng tùy thuộc vào điều kiện sử dụng.
   • Kiểm tra và vệ sinh định kỳ để tránh bụi bẩn hoặc dị vật làm hỏng bi và ray trượt.
4. Môi Trường Hoạt Động:
   • Trong môi trường nhiều bụi bẩn hoặc có hạt vật chất, hãy sử dụng phớt chắn bụi (Dustproof cover) hoặc nắp che để bảo vệ các bộ phận chuyển động của LRM5, giúp kéo dài tuổi thọ sản phẩm.

Liên hệ ngay với Linh Kiện Chế Tạo tại linhkienchetao.vn để được tư vấn chi tiết và sở hữu thanh trượt AirTAC LRM5 Series chất lượng cao, đáp ứng mọi yêu cầu khắt khe nhất của bạn!
